大型節能工業吊扇

D.Fans系列

D.Fans系列工業大風扇是大王通風自主研發的基于空氣動力學原理的新型HVLS節能超大工業扇，低轉速、大風量、無死角的空氣循環，推送1-3級類似自然風效果，能夠消除高溫悶熱、平衡空氣濕度、提升空間含氧量、排煙除塵、降低細菌濃度，有效解決高大空間悶熱潮濕、氣流分層、煙塵不散等難題。
D.Fans系列工業大風扇擁有一體式緩沖腔連接設計、轉動吸振及抗撞擊緩沖功能等10+安全保障體系，關鍵部件通過權威部門破壞性測試！通過FCC、CE、ROHS 、CCC、CSA、GL、UL認證。能夠替代傳統高能耗降溫設備，比小風扇節能70%，與空調配合使用，更可節約能耗30%以上！

8

M風扇直徑
1.5

kw/h平均能耗
2462

m2覆蓋面積
17676

m3/min全速風量

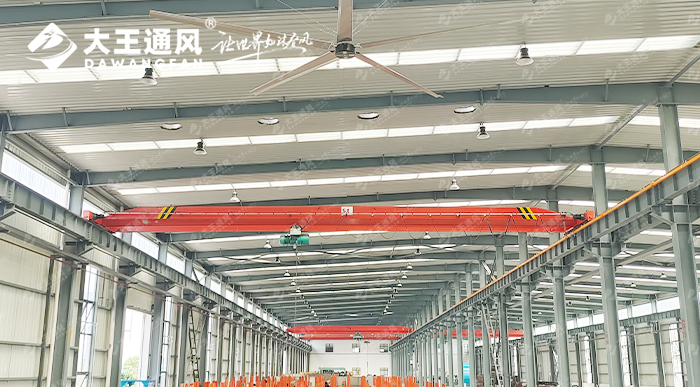

應用案例

四大優勢

動力系統：德國NORD減速電機

1.高能效：達到IE2高效節能標準，比IE1節能5-10%；
2.高可靠性：高軸向和徑向承載能力，保證運行可靠性；
3.低噪音：低齒隙裝配工藝和磨齒工藝，振動小，噪音更低；
4.高安全系數：加強軸承框架結構，梯形出軸結構，加大油封，加強機身結構，安全系數更高；
5.通過CCC、CE、UL認證；
變頻控制：法國施耐德電氣套裝

1.通量矢量控制，啟動更流暢；
2.安全保護模塊，遇意外狀況自動切斷輸出；
3.適應惡劣環境，有效抗快速瞬變、靜電放電抗干擾、浪涌放電抗干擾、免于傳導干擾、屏蔽電磁干擾、電網波動、高溫，防護等級IP55；
4.通過瑞士SGS公司權威EMC認證、CCC認證及防漏電測試；
5.通過UL、EMC、LVD、ROHS認證。
變截面流線型葉片：風扇氣流部件

1．葉片設計-流線型變截面應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄（304-186mm)、變薄(43mm-21mm)，受力更平衡，送風更均勻，且中心無空洞。
2．葉片材質-航空工業板材采用5052H32高標號1.5mm航空級鋁合金母板，精密數控成型，強度和柔韌性更高，確保不斷裂。
3．葉片重量-更輕更安全每個葉片僅有6.7公斤(7.3m直徑，不含緩沖件)，葉片數量少重量輕，減少電機負荷，延長使用壽命，安全節能。
輪轂底盤

1.更好機械性能：采用6061T6航空級鋁材經數控車床加工+CNC精密加工工藝制成，外形保持高度一致，金屬流線完整，底盤擁有更好機械性能；
2.更精準動平衡性：經CNC加工后，底盤精度公差控制在100μm，確保底盤精準動平衡性。
榫卯連接

全榫卯連接結構，保證風扇整體安全:
1.電機與底盤：通過內錐與外錐緊固連接，即使電機軸松斷，內外錐形成結構性自鎖，防止墜落；
2.底盤與葉柄∶葉柄與底盤通過掛鉤式榫卯連接，螺栓不受力，保證整體強度；
3.葉片與葉柄：通過凹凸榫卯連接，葉片轉動產生的離心力、阻力、浮力傳遞給葉柄底盤，避免葉片承受切割力而斷裂。

12道安全防護

防墜落安全環

將5根葉柄與電機上蓋連成一體，確保葉柄不會分離墜落。
鋼絲繩纏繞保護

安裝板與房梁使用1000KG拉力強度鋼絲繩纏繞，確保風扇整體結構不松動不墜落。
防墜自鎖裝置

電機輸出軸漲緊裝置(內錐專利設計)，形成結構性自鎖，保證輪轂和輸出軸緊固不松脫。
一體式集成輪轂

專利設計的集成式輪轂內嵌5個異形緊固件，自成一體，經政府權威部門測試可承受11噸以上拉力。
實時監測，主動維保

大王智能遠程控制系統，實時監測設備運行參數、電機溫升及設備水平度。
流線型變截面葉片設計

應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄、變薄，受力更平衡，送風更均勻，且中心無空洞。
異常報警系統

變頻控制系統自帶過壓、過載、缺相等意外保護，遇到異常自動報警并停止風扇運行。
鋼絲繩平衡保護

四根鋼絲繩利用平衡原理與建筑物牽引固定，確保風扇整機不受外力及氣流作用晃動及墜落。
葉片高強度鉚接

每個葉片采用16 顆高強度鉚釘與緩沖腔體分上下鉚接在一起，形成獨立面受力，每個鉚釘設計承載剪切力為1.5噸。
榫卯式葉柄連接

榫卯式連接:葉柄嵌入緩沖腔，側邊用螺栓固定防止脫離，能夠消除風扇運行時葉片向外的離心力和風扇啟停的剪切力。
防脫焊安全模塊

L型連接裝置將機架法蘭板與其立柱牢牢連接在一起，即便法蘭板與立柱脫焊的情況下，整體機架結構牢固不墜落。
減振緩沖裝置

葉柄采用6061T6航空級鋁合金，整體包裹PU聚氨酯與葉片緩沖腔體緊密配合，高效釋放葉片轉動所產生的振動和應力，消除共振。
航空級防撞葉片材質

1.5MM厚5052航空鋁板，可承受3噸以上拉伸力，超高的材料韌性，確保葉片受到撞擊時能夠快速變形有效吸收外力，防止葉片斷裂的同時，極大限度避免電機及其它結構件受損。

應用場合

廠房車間
物流倉儲
健身房
體育館
室內運動場
練功房
會展中心
4S店
產品集散市場
大型商場與超市
企業寫字樓的前廳
別墅
食堂
博物館
大型戶外商業活動
大型游樂場
動物植物園
兒童游樂場
火車/高鐵/汽車站
地鐵站
候機樓

產品參數

產品系列	D.Fans系列
產品型號	D26	D24	D22	D20	D18	D16	D14	D12	D10
規格/直徑	8	7.3	6.7	6.1	5.5	4.9	4.2	3.6	3.1
轉速范圍	10-45	10-55	10-60	10-60	10-70	10-75	10-80	10-85	10-90
滿載風量(m3/min)	15800	14550	13800	12600	11500	10800	9280	7954	6849
覆蓋范圍(m2)	2462	2123	1809	1520	1256	1017	804	615	452
平均能耗(kW·h)	≤1.5	≤1.2		≤0.7
額定功率	1.5			0.75
電機噪音(dB)	≤50
滿載電流(A)	3.2			2.1
電源參數(V)	380V/220S
整機重量	106	101	99	96	95	90	88	86	82
*更多尺寸可定制

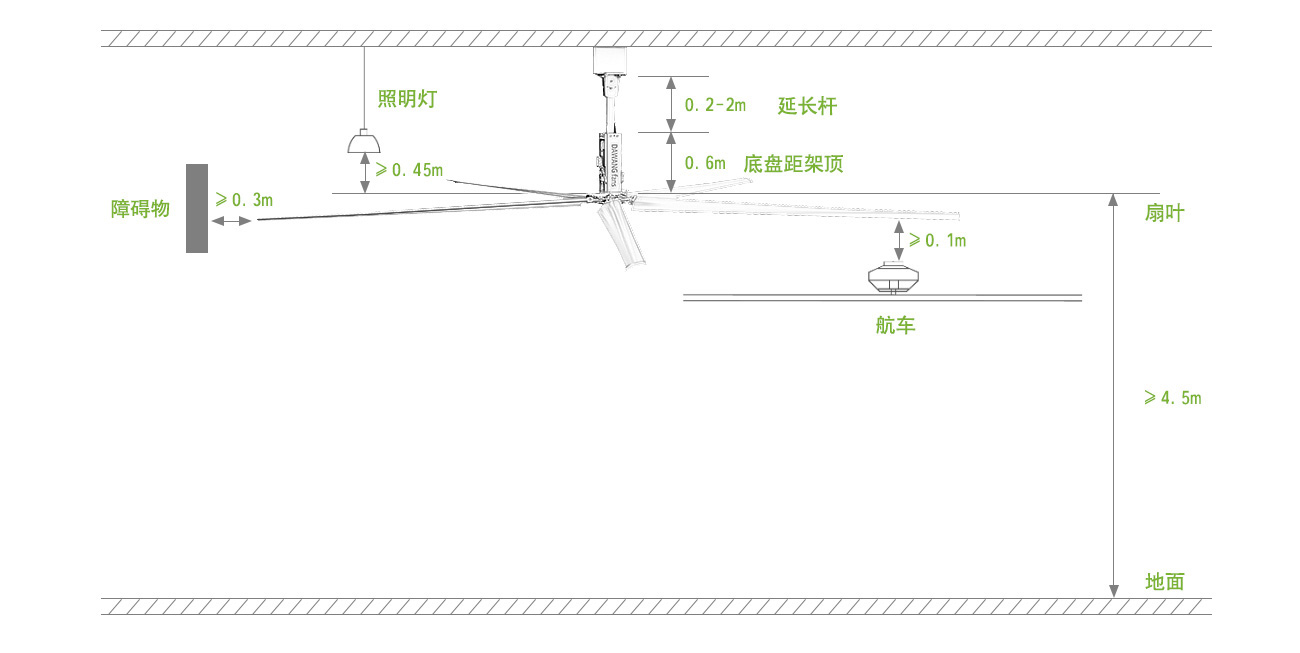

安裝高度說明
