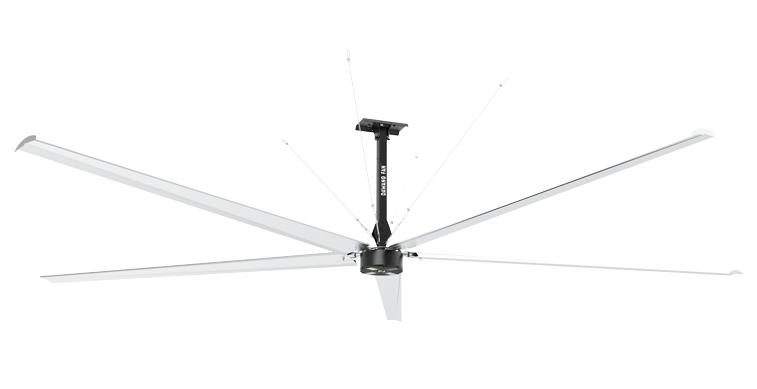

大型節能工業吊扇

W.Fans系列

W.Fans系列工業大風扇是大王通風自主研發的基于PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS節能超大工業扇，擁有260N.m穩定扭矩，驅動力更強勁、轉矩更平穩，達到IE4高效節能標準，節約能耗30%，風扇直徑從3.1m至8m，滿載風量高達17676m 3/min，真正做到了終身免維護，無需更換機油、油封。20年可靠壽命設計，W.Fans系列以優異的性能、超低的能耗、超長的壽命，解決更多高大空間通風降溫問題。

8

M直徑可達
1.2

kw/h平均能耗
2462

m2覆蓋面積
17676

m3/min全速風量

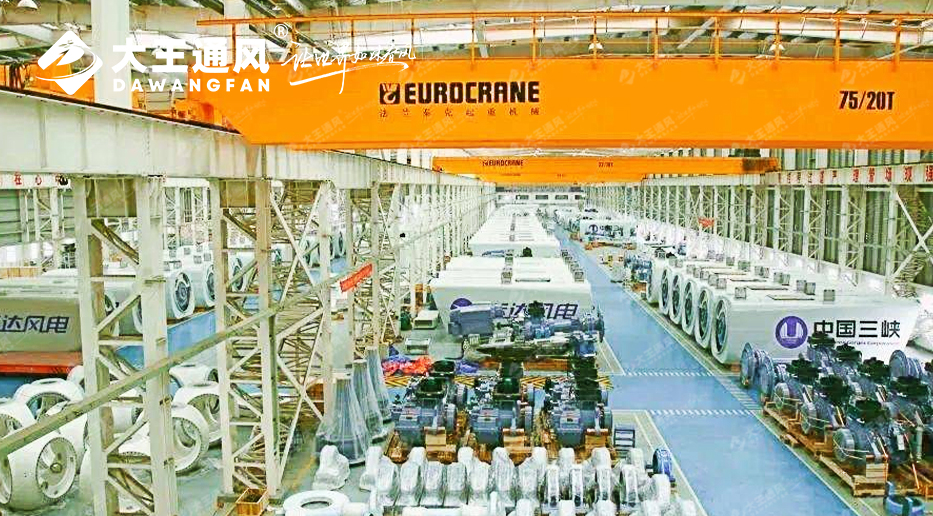

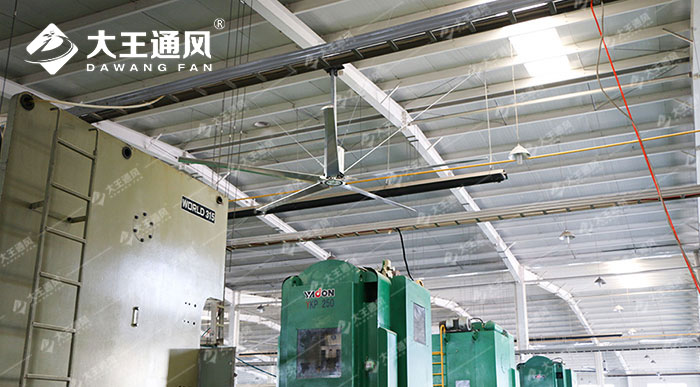

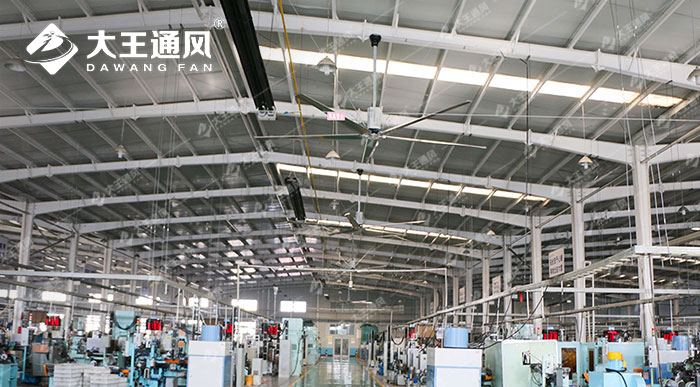

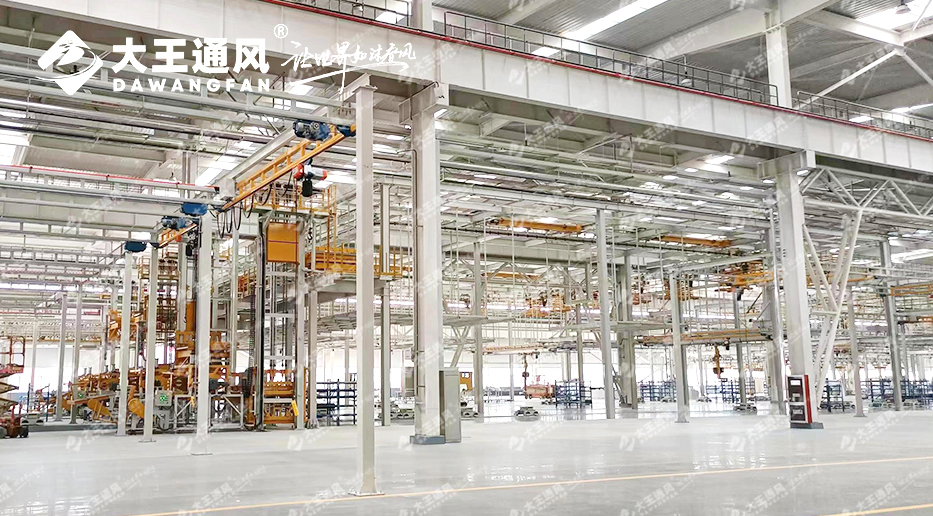

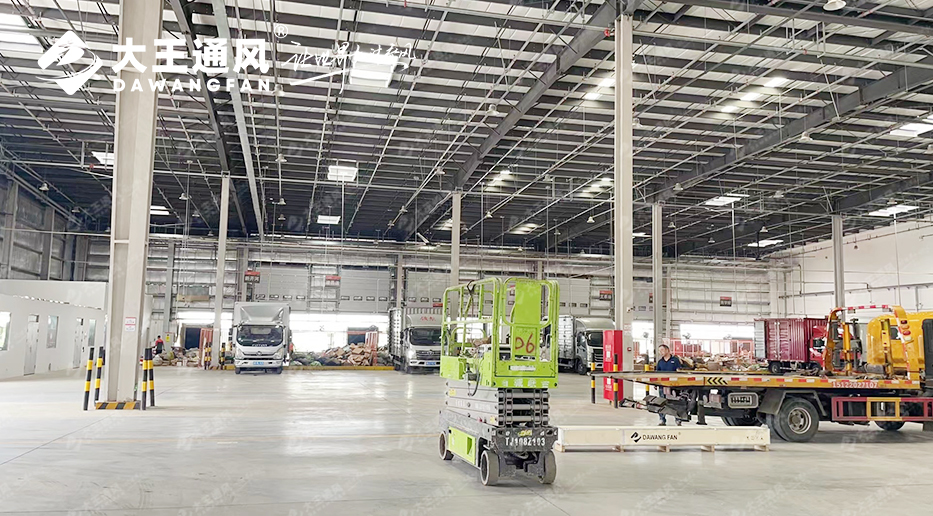

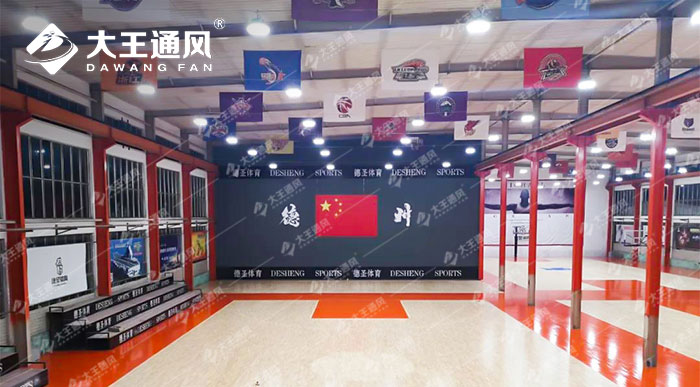

應用案例

四大優勢

動力系統： PMSM永磁同步電機

1.更強勁：260N.m驚人扭矩，驅動力更強勁、轉矩更平穩；
2.更高效：獨特外轉子大扭矩設計，更高控制精度；
3.更節能：節約能耗30%，達到IE4高效節能標準，達到GB30253-2013國家能效新一級標準；
4.終身免維護：完全密封，無需更換潤滑油、油封等配件，省去大筆后期保養費用；
5.更靜音：38db超低音量，耳邊只有風的聲音；
6.溫升低：電機溫升低于35℃，壽命更長！
控制系統：矢量變頻控制

1.更平穩：新一代高可靠性IGBT模塊，電機矢量算法及電流抑制處理方式，啟動更平穩；
2.更靜音：高達16KHZ的載波頻率，加速、減速、運行全程無任何電磁噪音；
3.更可靠：PCBA三防漆處理，持久耐用；
4.平滑再啟動：扇葉未完全停止時可實現平滑的再啟動功能；
5.25種故障保護：多達25種故障保護功能（過流、過壓、欠壓、過溫、缺相、過載等）。
變截面流線型葉片：風扇氣流部件

1．葉片設計-流線型變截面
應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄（304-186mm)、變薄(43mm-21mm)，受力更平衡，送風更均勻，且中心無空洞。
2．葉片材質-航空工業板材
采用5052H32高標號1.5mm航空級鋁合金母板，精密數控成型，強度和柔韌性更高，確保不斷裂。
3．葉片重量-更輕更安全
每個葉片僅有6.7公斤(7.3m直徑，不含緩沖件)，葉片數量少重量輕，減少電機負荷，延長使用壽命，安全節能。
結構連接：一體式緩沖腔連接設計

1．葉片與葉柄連接
榫卯連接：葉柄的“凹”型截面與緩沖件“凸”型截面形成關節咬合，消除風扇運行時葉片向外的離心力和風扇啟停時的剪切力;
橫向螺桿緊固，與風扇運行軌跡同向，不受直角剪切力，確保葉片不斷裂，從根本上消除二次傷害的安全隱患。
2．葉柄與輪轂連接
通過臺階式凹凸截面相互咬合將葉柄與輪轂/電機形成一體，運用整體結構承受風扇運行時的離心力，所有緊固件不受力。
3．電機與法蘭盤連接
安全環：將5根葉柄與電機上蓋連成一體，運用結構咬合方式，實現整體結構受力；
防墜盤：法蘭盤的“凹”型截面與防墜環“凸”型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。

12道安全防護

實時監測，主動維保

大王智能遠程控制系統，實時監測設備運行參數、電機溫升及設備水平度。
鋼絲繩平衡保護

四根鋼絲繩利用平衡原理與建筑物牽引固定，確保風扇整機不受外力及氣流作用晃動墜落。
減振緩沖裝置

葉柄采用6061T6航空級鋁合金，整體包裹PU聚氨酯與葉片緩沖腔體緊密配合，高效釋放葉片轉動所產生的振動和應力，消除共振。
安全環

法蘭盤的“凹”型截面與防墜環“凸” 型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。
葉片高強度鉚接

每個葉片采用16 顆高強度鉚釘與緩沖腔體分上下鉚接在一起，形成獨立面受力，每個鉚釘設計承載剪切力為1.5噸。
榫卯式葉柄連接

榫卯式連接:葉柄嵌入緩沖腔，側邊用螺栓固定防止脫離，能夠消除風扇運行時葉片向外的離心力和風扇啟停的剪切力。
鋼絲繩纏繞保護

安裝板與房梁使用1000KG拉力強度鋼絲繩纏繞,確保風扇整體結構不松動不墜落。
異常報警系統

變頻控制系統自帶過壓、過裁、缺相等意外保護，遇到異常自動報警并停止風扇運行。
e高抗拉強度葉柄材質

6061-T6葉柄，高強度，高硬度，可達 HB90度以上，具有良好的抗腐蝕性，可承受205MPA抗拉強度
防墜盤

法蘭盤的"凹"型截面與防墜環"凸” 型截面在重力作用下相互咬合鉤掛，確保電機法蘭盤與電機的可靠連接。
流線型變截面葉片設計

應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄、變薄，受力更平衡，送風更均勻，且中心無空洞。
航空級防撞葉片材質

1.5MM厚5052航空鋁板，可承受3噸以上拉伸力，超高的材料韌性，確保葉片受到撞擊時能夠快速變型有效吸收外力，防止葉片斷裂的同時，極大限度避免電機及其它結構件受損。

應用場合

廠房車間
物流倉儲
健身房
體育館
室內運動場
練功房
會展中心
4S店
產品集散市場
大型商場與超市
企業寫字樓的前廳
別墅
食堂
博物館
大型戶外商業活動
大型游樂場
動物植物園
兒童游樂場
火車/高鐵/汽車站
地鐵站
候機樓

產品參數

產品系列	W.Fans系列
產品型號	W26	W24	W22	W20	W18	W16	W14	W12	W10
規格/直徑	8	7.3	6.7	6.1	5.5	4.9	4.2	3.6	3.1
轉速范圍	10-45	10-55	10-60	10-60	10-70	10-75	10-80	10-85	10-90
滿載風量(m3/min)	15800	14550	13800	12600	11500	10800	9280	7954	6849
覆蓋范圍(m2)	2462	2123	1809	1520	1256	1017	804	615	452
額定功率	1.5			1.1			0.75	0.4
平均能耗(kW·h)	≤1.2	≤1.0		≤0.7				≤0.4
電機噪音(dB)	39
電壓要求(V)	380V/220S
滿載電流(A)	2.8（380V）/4.6（220V）			2.6（380V）/3.0（220V）			2.5	2.0
整機重量	108	92	90	73	63	60	47	42	39
*更多尺寸可定制

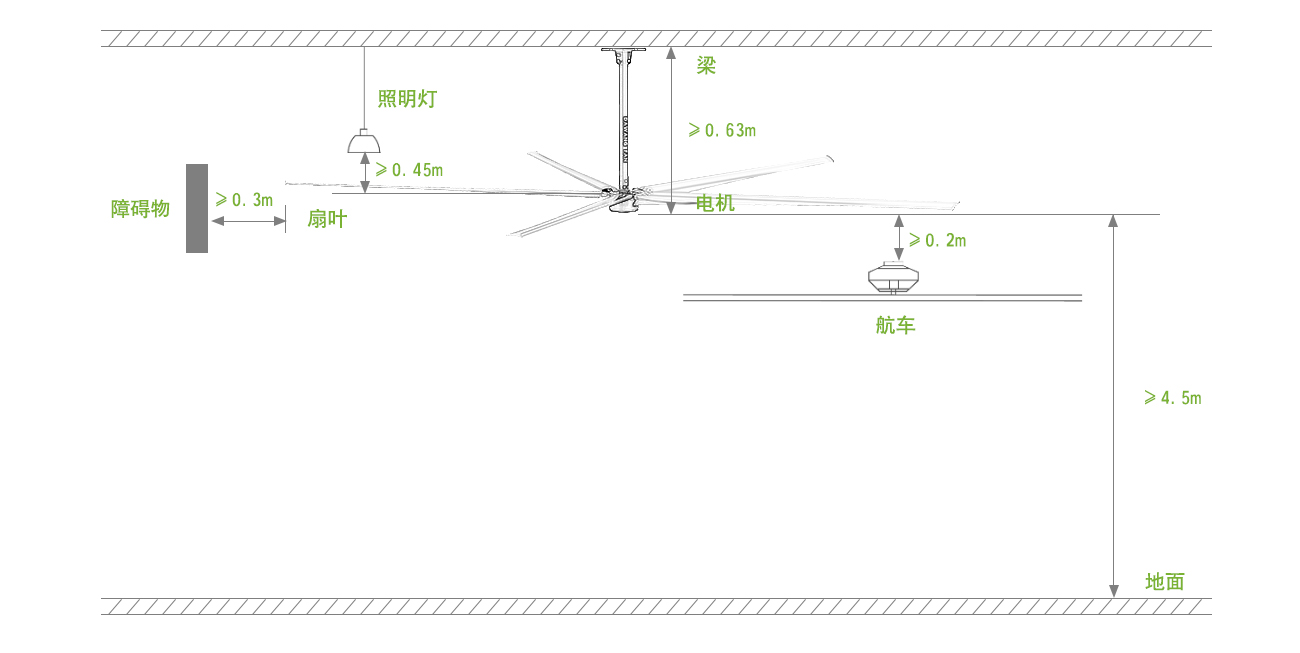

安裝高度說明
